序号

结构形式

主要组成

换炭方式

设备外壳材质

1

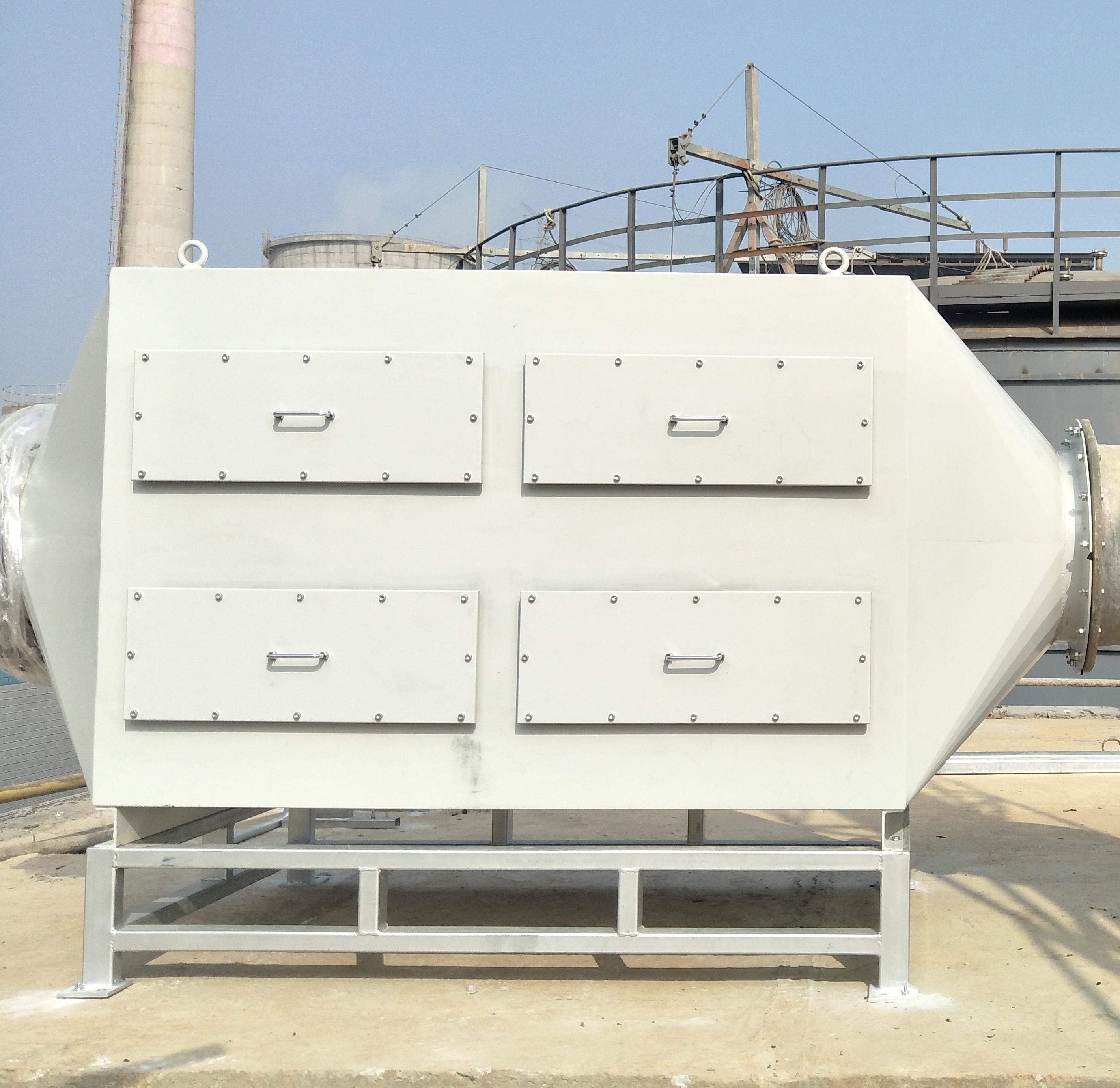

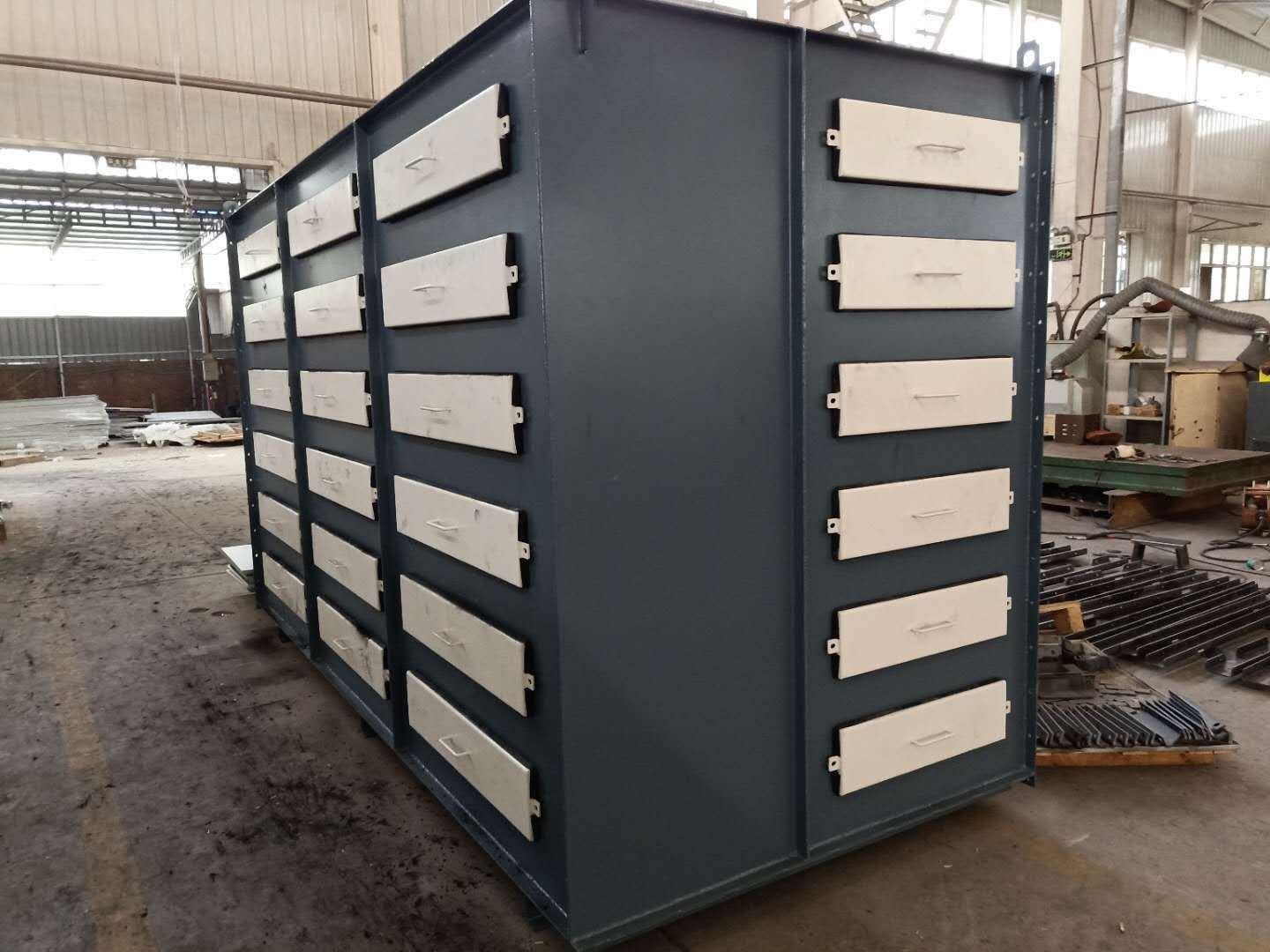

抽屉式

箱体、过滤装置、均风 装置、抽屉、进出口

侧方拉出抽屉，即可取炭、加炭

碳钢/不锈钢/PP

2

一体式

箱体、过滤装置、均风 装置、滤料层、进出口

从设备底部取炭,设备上方加炭

碳钢/不锈钢/PP

序号

风量m³/h

规格：长*宽*高/mm

含炭量/m³

法兰口/mm

抽屉式

一体式

抽屉式

一体式

1

5000

1500*1000*1000

1800*1400*2000

0.25

0.34

φ400

2

10000

2000*1200*1400

2300*1400*2400

0.5

0.6

φ600

3

15000

2300*1300*1500

2500*1800*2600

0.67

0.68

φ700

4

20000

2300*1600*1600

2700*2000*2600

1.0

1.16

φ800

5

25000

3000*1800*2000

2900*2000*2800

1.4

1.47

φ900

6

30000

3200*2000*2400

3200*2100*2800

2.0

2.3

φ1000

7

35000

3400*2000*2600

3500*2100*2800

2.5

2.65

φ1100

8

40000

3600*2300*2700

3900*2100*2800

3.0

3.1

φ1200

9

50000

3800*2600*3000

4600*2100*2800

3.5

3.9

φ1300

10

60000

4000*3000*3000

5100*2300*2800

4.2

5.14

φ1400
